Project DeNox Scrubber en Schoorsteen Tata Steel Velsen-Noord
Door onze klant De Kok Staalbouw zijn wij begin maart benaderd om as built metingen en maatvoering over te nemen van onze concurrent. Zij konden niet op gewenste wijze voldoen aan de vraag voor metingen ten behoeve van de staalconstructie van de DeNox schoorsteen op Tata Steel. In een aantal specifieke acties is maatvoering uitgevoerd voor de resterende onderdelen en as built meting en rapportage van de te lood stand en hoogte van staalbouw van de ca. 70 m. hoge constructie.

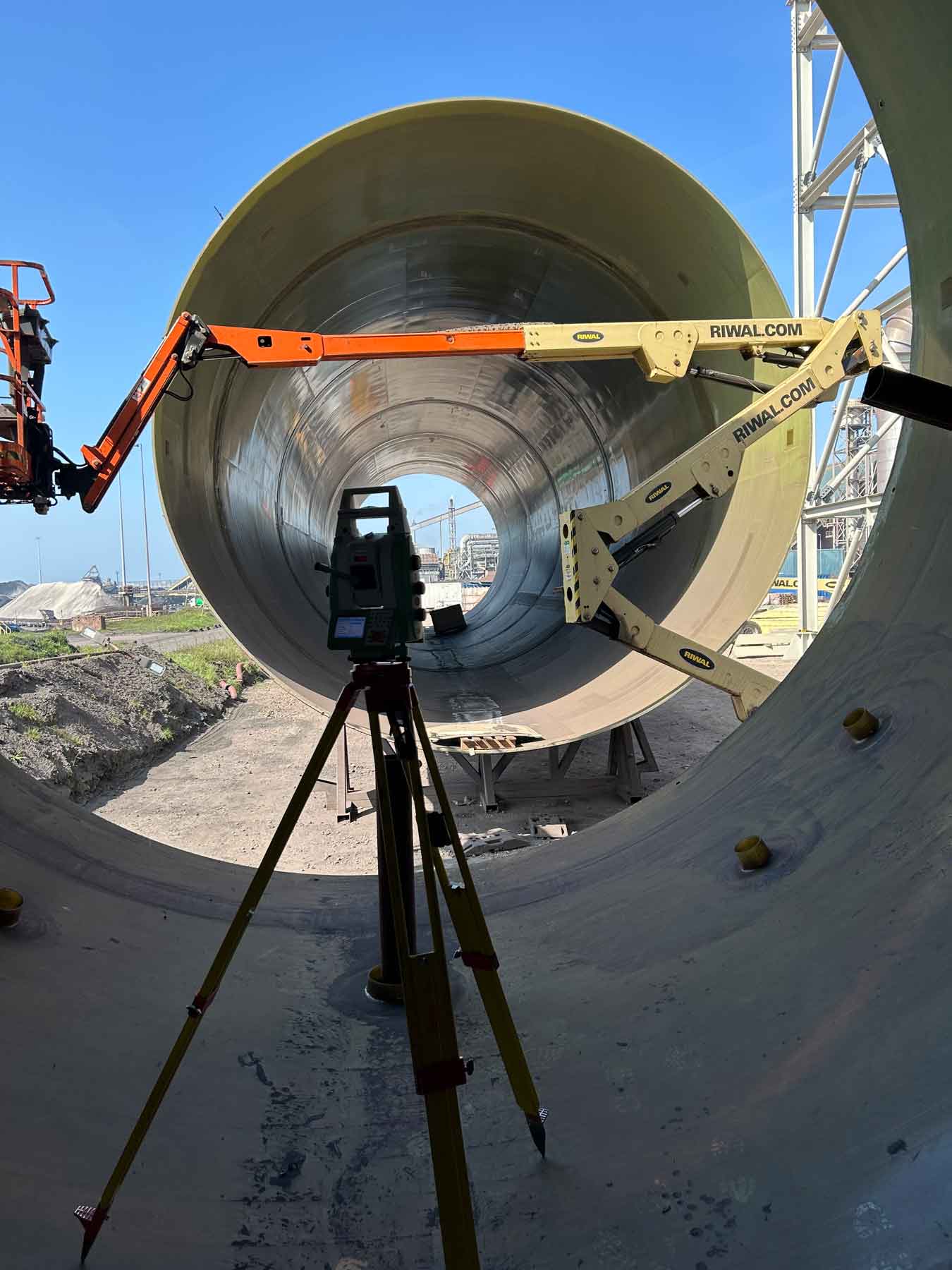

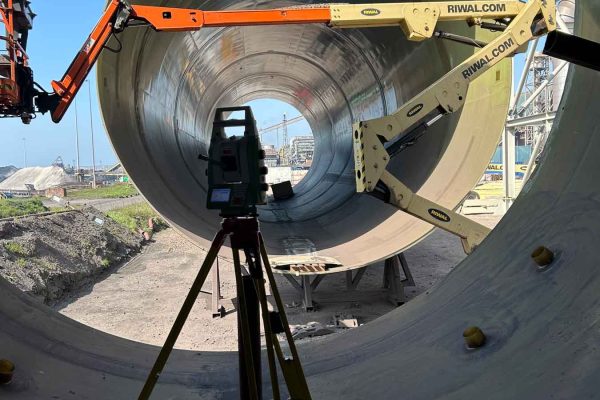

Aannemer Plasticon die de schoorsteen vervaardigd en plaatst heeft aansluitend om meetkundige dienstverlening gevraagd. De ca. 42 m. hoge rookgaswasinstallatie met een basisdiameter van 12,5 m. stond reeds in de staalconstructie. De (naar verluid) op locatie ‘3D geprinte’ glasvezel schoorsteendelen met een lengte van ca. 33m. en 31 m. en een diameter van 6,5 meter lagen nabij op het terrein. Vraag van de klant: positie en rechtstand van de staalconstructie, de wasinstallatie, horizontaalvlak van de bovenzijde van de wasser. Daarnaast as built afwijking van de liggende schoorsteen delen en vlakheid van de aansluitvlakken op de wasser en de delen op elkaar.
Middels intensieve metingen en as built rapportage is klant voorzien van de gevraagde gegevens van de onderdelen. De liggende delen op de grond zijn in as built rapportage verwerkt alsof deze zich verticaal op de juiste positie bevonden. Middels een eenmalige Teams meeting met de Poolse uitvoerder en zijn Nederlandse projectteam was de rapportage binnen een kwartier toegelicht en de klant voldoende geïnformeerd dat over vervolgrapportages geen aanvullende vragen gesteld zijn.

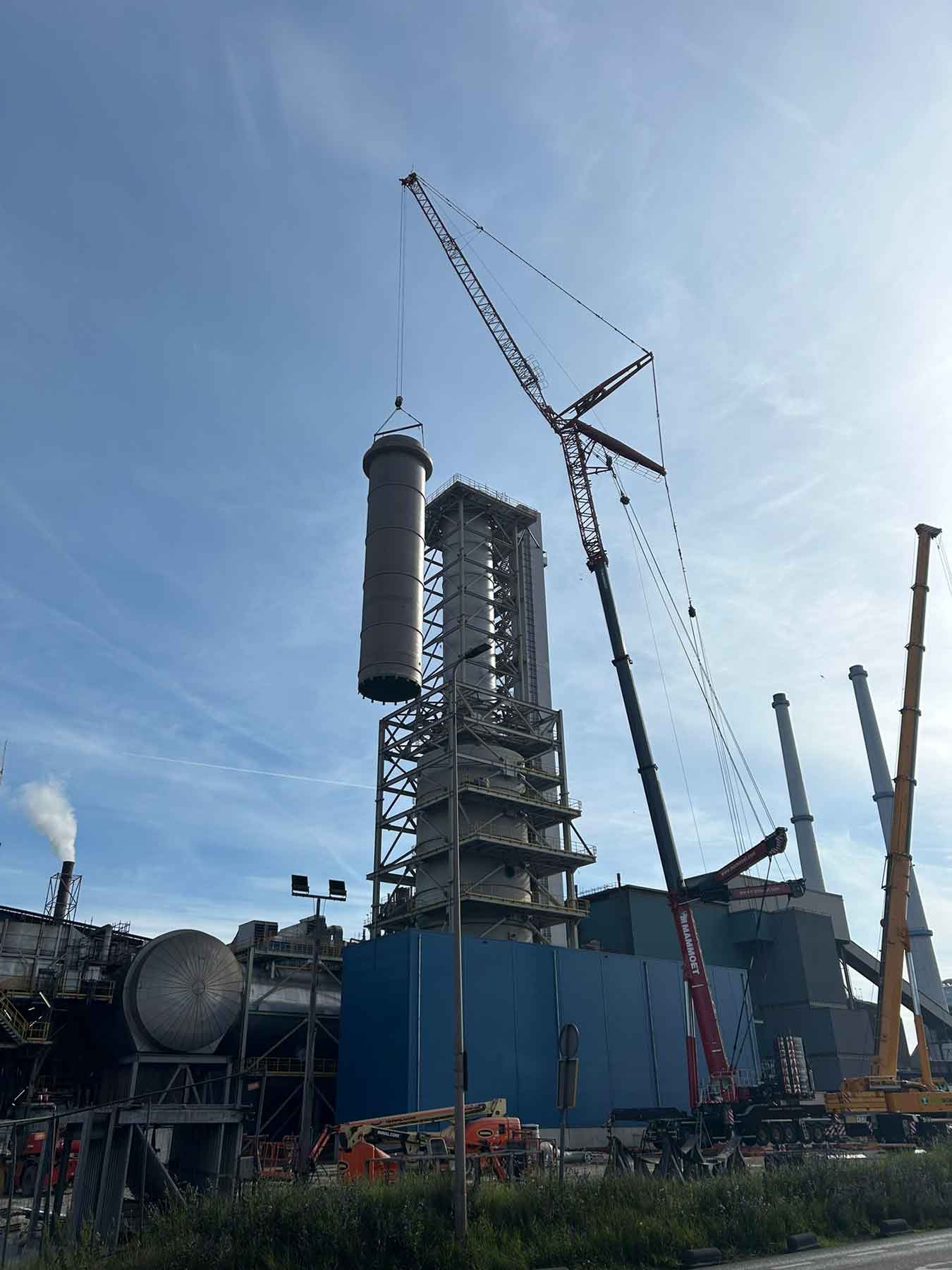

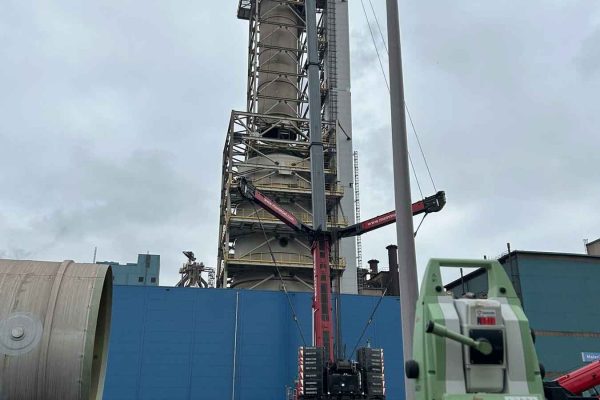

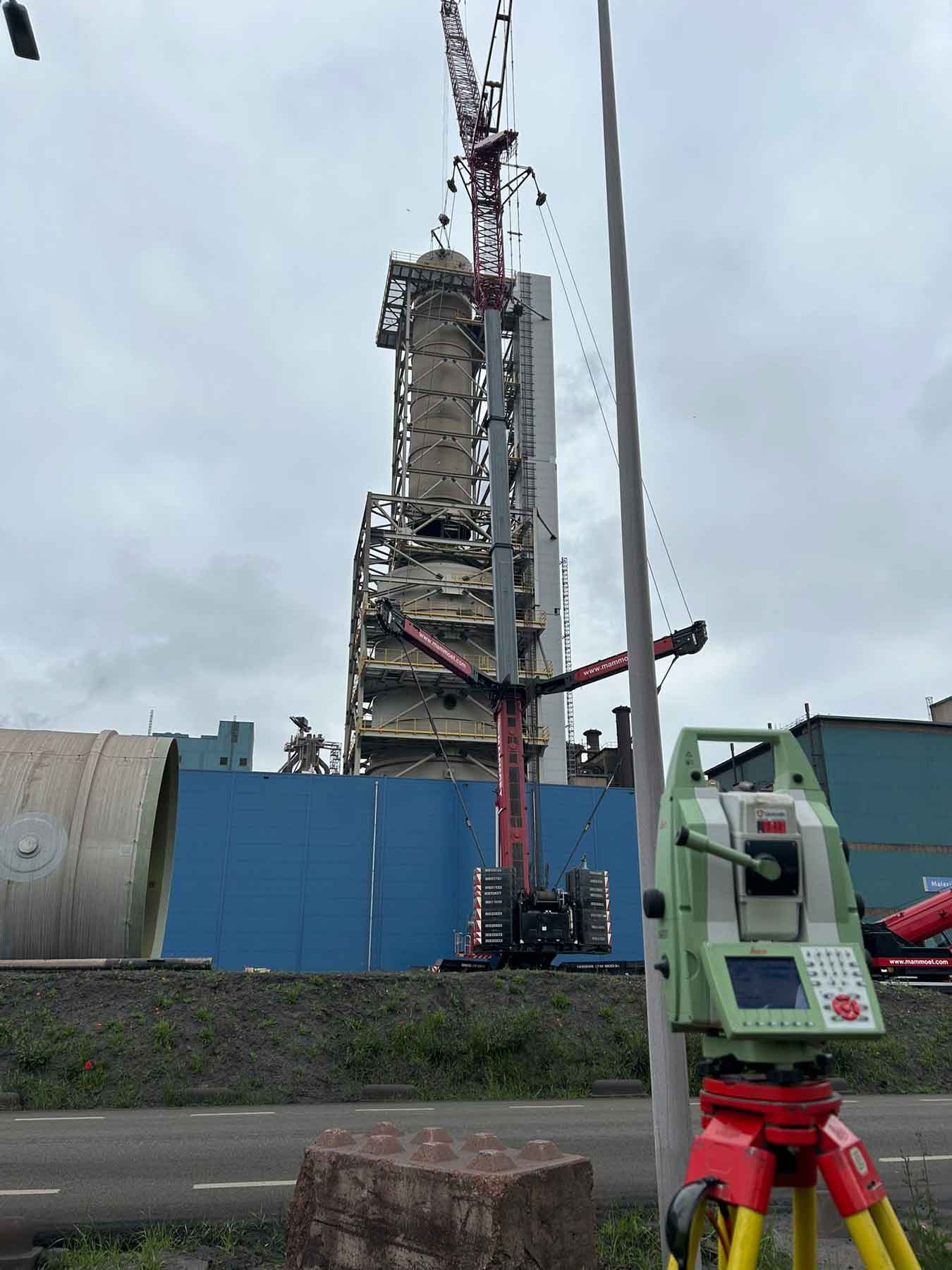

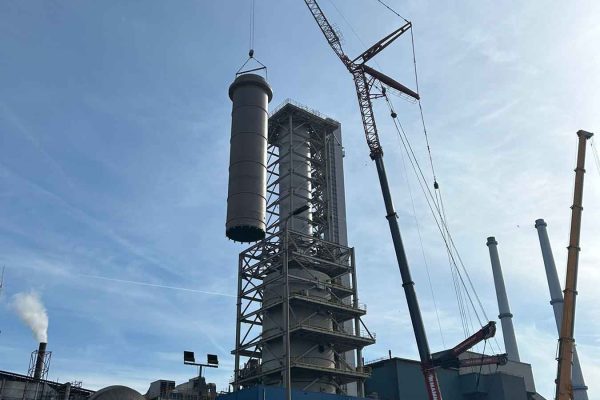

Op 7 mei is het eerste schoorsteendeel door een 800T kraan met 1 dag vertraging vanwege de ferme wind, op de wasser gehesen. Met 2 total stations is de te lood stand begeleid. Na plaatsen en fixeren is de te lood stand gemeten en gerapporteerd. Op 13 mei is het 2 schoorsteendeel met 1 dag vertraging vanwege de ferme wind op het eerste schoorsteen deel gehesen. Ook deze actie is door IGL begeleid en opnieuw as built gemeten en gerapporteerd. Uitkomst is dat de top van de schoorsteen op ca. 107 m. hoogte 3 cm uit het lood staat.
Een mooie teamprestatie van Robin, Winston voor de metingen op locatie en Harmen voor de projectleiding, werkvoorbereiding en rapportages.
